MEMBUAT LOGO UBUNTU

Nyok kite intip cara pembuatannye …
Oia, sebelumnya Buka dulu program Correl Draw pada computer anda, kemudian klik New Blank Document ( lembar kerja baru ) seperti pada Gambar di bawah ini.



Kita juga bisa membuat kanvasnya Potrai ataupun Landscape.
Seperti pada gambar.


Eitss, Jangan lupa setting ukuran untuk objek yang nantinya akan kita buat apakah centimeter atau inch dll.

Ok.. Selesai basa-basinya ..

Langkah Pertama

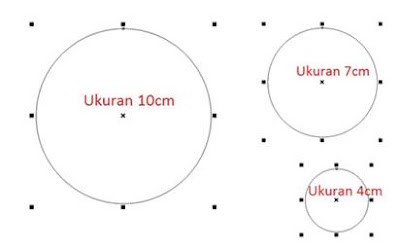

Pada langkah yang pertama yaitu pembuatan Objek, objek pertama yang akan kita buat adalah buat 3 objek Ellipse dengan menggunakan ellipse tool ( F7 ). Objek pertama kita beri ukuran 10cm, objek yang kedua kita beri ukuran 7cm dan yang ketiga beri ukuran 4cm.
Seperti pada gambar berikut.


Kemudian posisikan lingkaran-lingkaran tersebut tepat di tengah – tengah kanvas (Center To Page) atau tekan tombol C pada Keyboard.
Tampilannya kira- kira seperti ini.


Langkah Ke Dua
Langkah selanjutnya yaitu pembuatan kotak panjang dengan Rectangle Tool ( F6 ) dengan ukuran panjangnya 1cm pada lebar dan panjangnya menimpa ujung lingkaran paling atas dari yang besar sampai kecil.
Kemudian Posisikan persegi panjang ke tengah-tengah lingkaran dengan memiilih lingkaran paling besar dengan pick tool sambil menekan tombol Shift sehingga persegi panjang dan lingkaran terpilih sekaligus. Lalu posisikan pada tengah-tengah lingkaran terbesar / tekan tombol keyboard C.


Langkah Ke Tiga
Aktifkan Snap To Objek pada Menu Bar yang berada di atas Property Bar. Kemudian klik 2x pada kotak persegi hingga muncul ikon Rotate pada persegi. Lalu Pindahkan poros perputaran ke tengah-tengah lingkaran hingga tampil tanda/ tulisan Center di poros ketika memindah.agar lebih mudah gunakan Ruller atau garis untuk mengetahui titik poros yang tepat.


Langkah Ke Empat
Dalam Langkah ini kita akan menduplikan/ menggandakan objek persegi menjadi 3objek, pada objek pertama kita diamkan saja pada posisi 0°, pada objek kedua putar sampai putaran 120°, pada objek ketiga putar sampai 240°. Untuk memutar ketiga persegi dengan tepat gunakan Angle Of Rotation pada Property Bar .


Langkah Ke Lima
Pada langkah ini kita akan mengaktifkan semua objek persegi dengan cara klik dan tekan tombol Shift pada Keyboard, kemudian klik pada setiap persegi setelah itu kita akan menyatukan semua objek persegi tersebut dengan cara klik kanan pada persegi yang telah kita klik lalu pilih Groups. pada lingkaran yang berdiameter 7cm dan 4 cm kita aktifkan dengan cara klik tekan tombol Shift pada Keyboard, kemudian klik kanan pada lingkaran tersebut, lalu pilih Combine.


Langkah Ke Enam
Pilih persegi yang sudah kita Groups dan lingkaran (7cm dan 4 cm) yang terCombine dengan cara klik salah satu persegi panjang dan tekan Shift pada Keyboard kemudian klik pada lingkaran terCombine menggunakan Pick Tool. Potong lingkaran terCombine menggunakan Trim pada Property Bar. Kemudian hapus persegi panjang terGroups dengan cara memilih ojek persegi panjang dan tekan Delete pada Keyboard.


Langkah Ke Tujuh
Pecahkan/ pisahkan lingkaran bagian dalam dari ikatan Combine dengan cara memilih objek lingkaran dalam (4 dan 7 cm yang terCombine dan terpotong) dan klik Menu Arrange kemudian pilih icon Break Curve Apart ( CTRL+K) pada Keyboard.

Kemudian buat lingkaran lagi dengan ukuran ±1.5 cm menggunakan Ellipse Tool ( F7 ) kira-kira seperti ini.


Langkah Ke Delapan

Posisikan lingkaran kecil 1.5cm tersebut ketengah-tengah lingkaran besar dengan cara klik lingkaran kecil dan tekan tombol Shift pada Keyboard kemudian klik pada lingkaran besar & tekan tombol C (center) pada Keyboard.


Selanjutnya pindahkan lingkaran kecil (1.5cm) sehingga poros lingkaran kecil berada pada lingkaran medium sambil menekan tombol CTRL. Perbesar View jika Anda kesulitan, dengan cara Zoom In (F2, klik atau klik drag) dan Zoom Out (F3).

Langkah Ke Sembilan
Buat lingkaran lagi sebesar 2cm melalui duplikat klik kanan lingkaran 1.5cm ( Caranya sama dengan langkah 1). Dan jadikan satu dengan memilih dua lingkaran tersebut antara lingkaran 2cm dan 1.5 cm kemudian klik kanan pilih icon Groups.


Langkah Ke Sepuluh
Pindahkan poros lingkaran kecil yang terGroup tersebut ke tengah-tengah lingkaran besar. Duplikat lingkaran tersebut dengan cara memutarnya sesuai derajat yang sama pada langkah 4 tetapi derajat yang dipakai adalah 300, 180, dan 60. Sehingga hasilnya menjadi seperti berikut.tetapi jika tidak berhasil, geser saja secara manual.

Kemudian Pisahkan ketiga lingkaran kecil tersebut dari Group dengan cara klik kanan lalu pilih Un Group pada semua lingkaran kecil (2cm dan 1.5cm).


Langkah Ke Sebelas

Disini kita akan melakukan pemotongan lingkaran hasil Combine dan Trim (4cm dan 7 cm, yang ada ditengah-tengah) dengan lingkaran 2cm, caranya yaitu dengan menggunakan Trim ke masing-masing lingkaran 2cm.


Jika sudah, Anda bisa menghapus kesemua lingkaran 2 cm.


Langkah Ke Dua Belas

Pada langkah ini kita akan melakukan pewaranaan ke semua Objek yang ada pada langkah diatas. Caranya dengan menggunakan Uniform Fill ( Shift+F11 ) pada Keyboard.

Kemudian hilangkan garis Outline dengan memilih lingkaran 1.5 dan tekan Klik Kanan pada ikon X berwarna putih pada Pallete Warna sebelah kanan Atas.


Langkah ke Tiga Belas

Pada objek tengah hasil Trim kita akan buat warna Gradasi, menggunakan Interactive Fill (G) caranya yaitu klik pada setiap objek yang ada ditengah & atur warnanya.


Kemudian hilangkan garis Outline dengan objek hasil Trim dan tekan Klik Kanan pada ikon X berwarna putih pada Pallete Warna sebelah kanan Atas.

Langkah ke Empat Belas
Buat Gradasi Fountain pada lingkaran besar dengan Interactive Fill Tool (G).


Langkah ke Enam Belas
Pada langkah ini kita akan membuat objek kotak/persegi untuk hiasan atau pemanis ( Background ) pada Logo Ubuntu. Caranya adalah gunakan Rectangle Tool ( F6 ) pada Keyboard dan Setting ukuran sesuai pada ukuran Lingkaran Logo Ubuntu. Dan beri Text Pada Footer/ bawah Logo Ubuntu. Kemudian di Blend pada Layar Background. Selesai deh kerjaannya ..


DOWNLOAD

Mudah kan ^__^ .. saya yakin kalian pasti bias koq ..
Selamat Mencoba ya !!!!


Author : Ade Hariyadi
Kuliah : stikom cki / sem 5 ( pagi )
